產品展示 |
|
|
|
|

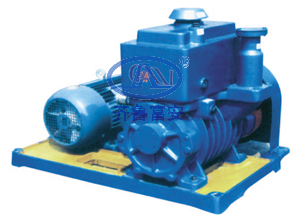

2X系列旋片式真空泵是用來對密封容器抽除氣體而獲得真空的基本設備。
2X系列真空泵可單獨使用，亦可作為增壓泵、擴散泵、分子泵及鈦泵的前級泵使用�？晒┱婵斟兡�、真空熱處理、真空澆注、電子管、燈泡、熱水瓶等的排氣。醫療衛生和實驗室，亦可配備此泵。
注意：該泵不宜抽除含氧過高、有害、有爆炸性、對金屬有腐蝕性、對真空油起化學反應、含顆粒塵埃的氣體，也不能用來把氣體從一個容器送到另一個容器作輸送泵。設有摻氣閥時，可抽送適量可凝性氣體。
|
2X系列雙級旋片真空泵技術規格：
| 型號 |
2X-2 |
2X-4 |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
| 極限分壓強(Pa) |
<6x10-2(<5x10-4
torr) |
| 極限全壓強(Pa) |
<2.66(<2x10-2
torr) |
| 抽速（L/s) |
2 |
4 |
8 |
15 |
30 |
70 |
| 電機功率（kW) |
0.37 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
| 進氣口直徑 |
25 |
28(25) |
34(40) |
36 |
65 |
80 |
| 冷卻方式 |
自然風冷 |
水冷 |
| 注油量 |
0.35 |
0.55 |
0.6 |
4.2 |
3.2 |
5 |
| 重量 |
40 |
60 |
78 |
128 |
231 |
375 |

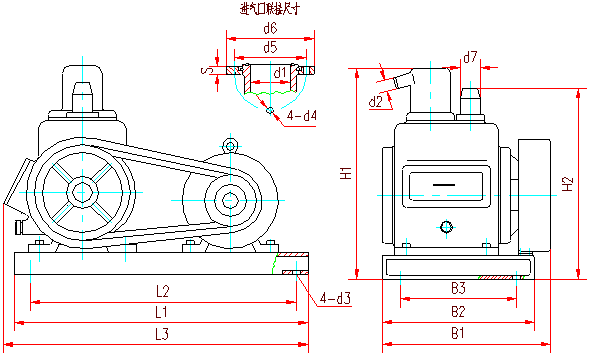

2X系列雙級旋片真空泵安裝尺寸：
|
代號
|
H1
|
H2
|
L1
|
L2
|
L3
|
B1
|
B2
|
B3
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
|
2X-2
|
348
|
326
|
460
|
400
|
460
|
280
|
260
|
170
|
φ25
|
φ29
|
φ7
|
/
|
/
|
/
|
φ29
|
|
2X-4
|
375
|
360
|
520
|
480
|
533
|
300
|
260
|
200
|
φ25
|
φ28
|
φ11
|
/
|
/
|
/
|
φ28
|
|
2X-8
|
408
|
403
|
560
|
520
|
593
|
328
|
280
|
210
|
φ40
|
φ44
|
φ11
|
/
|
/
|
/
|
φ44
|
|
2X-15
|
540
|
490
|
775
|
736
|
792
|
531
|
495
|
364
|
φ36
|
G2.5"
|
φ14
|
φ7
|
φ70
|
φ85
|
/
|
|
2X-30A
|
540
|
540
|
780
|
730
|
780
|
500
|
390
|
340
|
φ63
|
G2.5"
|
φ16
|
φ9
|
φ105
|
φ125
|
/
|
|
2X-70A
|
692
|
675
|
908
|
848
|
908
|
650
|
530
|
470
|
φ80
|
G3"
|
φ20
|
φ9
|
φ125
|
φ145
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
