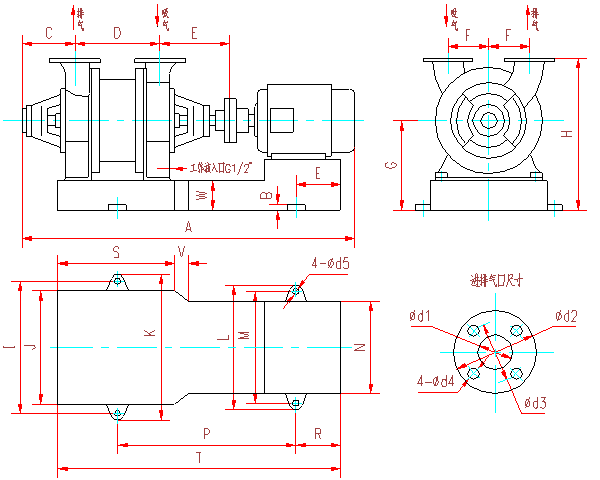

SK-1.5、SK-3水環式真空泵及壓縮機外形及安裝尺寸圖
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
SK-1.5
|
947
|
25
|
172
|
180
|
215
|
130
|
289
|
475
|
420
|
355
|
470
|
392
|
342
|
248
|
|
SK-3
|
1122
|
25
|
172
|
260
|
215
|
130
|
289
|
475
|
454
|
355
|
504
|
420
|
370
|
300
|
|
代號
|
P
|
R
|
S
|
T
|
W
|
d1
|
d2
|
d3
|
d4
|
d5
|
Z
|
V
|
底腳螺栓
|
|
|
SK-1.5
|
513
|
100
|
260
|
735
|
177
|
70
|
160
|
130
|
14
|
18
|
187
|
40
|
M16×400
|
|
|
SK-3
|
640
|
100
|
370
|
900
|
177
|
70
|
160
|
130
|
14
|
18
|
195
|
60
|
M16×400
|
|
SK-1.5、SK-3水環式真空泵及壓縮機用氣水分離器外形及安裝尺寸
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 240 | 50 | 760 | 500 | 70 | 620 | 380 | 965 | 40 | 230 | 70 | 300 | 150 | 150 | 140 | 275 |
| Z1 | Z2 | Z3 | Z4 | Z5 | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | d9 | O | - |
| G3/8" | G1" | G1/2" | G1/2" | G1.5" | 14 | 160 | 65 | 130 | 90 | 12 | 65 | 15 | 14 | 45° | - |
