產品展示 　

SZ系列水環式真空泵及壓縮機
SZ水環真空泵及壓縮機
　　SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體中允許混有少量液體。它被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。
由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。工作真空范圍為-0.03~-0.08MPa。

SZ系列水環真空泵及壓縮機技術規格：



型

號

 真空最大吸氣量
（m3/min)		 壓縮機最大排氣量
（m3/min)		 電機
功率
(Kw)


泵轉速
(r.p.m)


水耗量
(L/min)
最大真空度
(%)


最大壓力
(MPa)


泵重
(整機)
(Kg)

當真空度為
當壓力為 (MPa)
真空泵 壓縮機
0% 40% 60% 80% 90% 0 0.05 0.08 0.1 0.15
SZ-1 1.5 0.64 0.4 0.12 - 1.5 1 - - - 4 5.5 1440 10 84 0.12 310
SZ-2 3.4 1.65 0.95 0.25 - 3.4 2.6 2 1.5 - 7.5 11 1450 30 87 0.14 380
SZ-3 11.5 6.8 3.6 1.5 0.5 11.5 9.2 8.5 7.5 3.5 22 37 970 70 92 0.17 1300
SZ-4 27 17.6 11 3 1 27 26 20 16 9.5 70 80 730 100 93 0.21 1500

注：1、真空度從40%到90%或壓力從0.05MPa的吸排氣量隨著供水量的大小、葉輪與側蓋的間隙
       大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小。
    2、表內數值是在下列條件下得出：
       ①水溫15℃
       ②空氣20℃
       ③氣體相對濕度70%
       ④大氣壓力0.1013MPa
  　3、表內性能偏差不超過5%

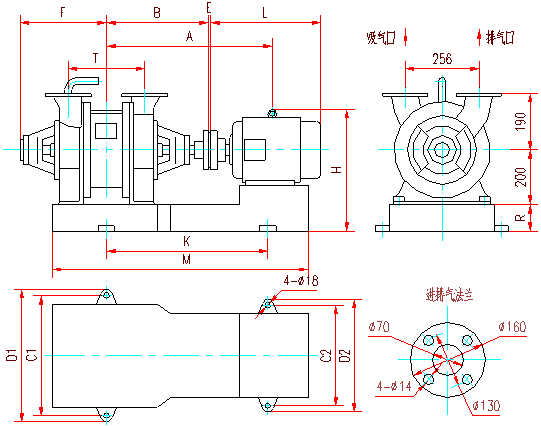

SZ-1、SZ-2真空泵外形及安裝尺寸


　

代號 A B C1 C2 D1 D2 E F H R K T M L 地腳螺栓
SZ-1 528 313 420 342 470 392 2 280 315 87 513 190 813 414 M16×400
SZ-2 646 378 454 370 514 430 2 346 315 80 640 320 1029 523

　

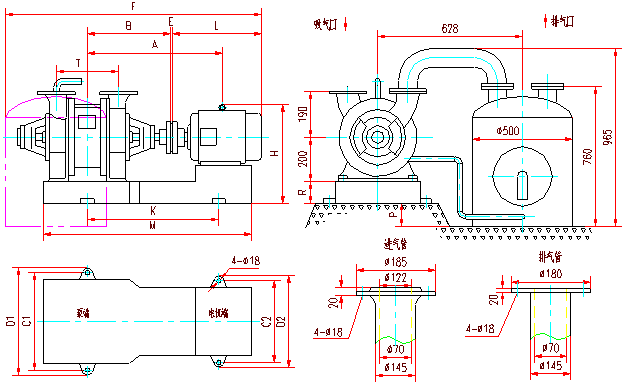

SZ-1、SZ-2壓縮機外形及安裝尺寸


　

代號 A B C1 C2 D1 D2 E F H P R K T M L 地腳螺栓
SZ-1 557 313 420 362 470 412 2 1325 315 143 87 551 190 847 518 M16×400
SZ-2 705 378 454 410 514 470 2 1582 385 150 80 710 320 1119 610

　

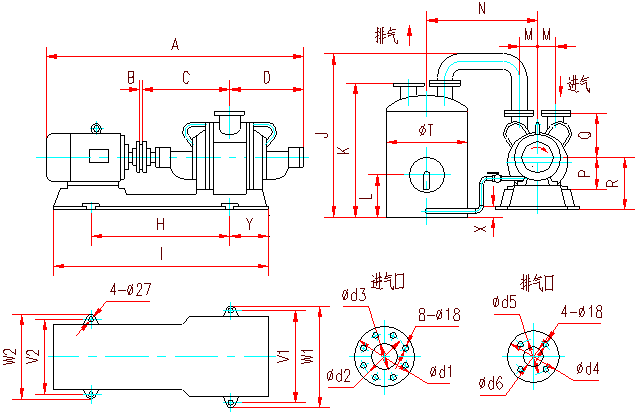

SZ-3真空泵、壓縮機外形及安裝尺寸


　

代號 A B C D H I J K L M N P Q R S
SZ-3真空泵 2202 4 768 655 1177 1737 1357 1100 330 142.5 912.5 295 380 420 1050
SZ-3壓縮機 2357 4 768 655 1246 1836 1357 1100 330 142.5 912.5 295 380 420 1050
代號 T V2 V1 W1 W2 X Y d1 d2 d3 d4 d5 d6 地腳螺栓
SZ-3真空泵 650 480 580 650 550 20 320 235 200 125 205 170 100 M24×630
SZ-3壓縮機 650 540 580 650 610 20 320 235 200 125 205 170 100

　

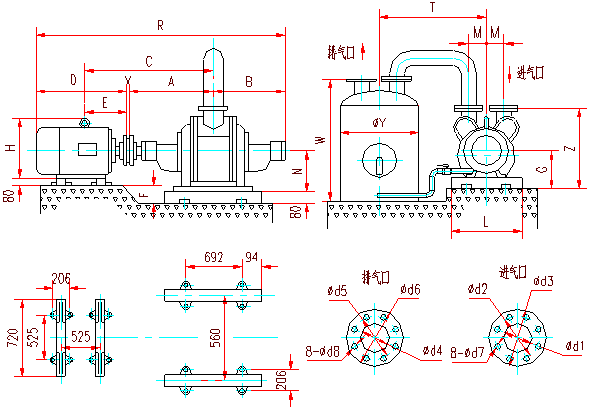

SZ－4真空泵、壓縮機外形及安置尺寸


　

代號 A B C D H G X M Y W T N L
SZ-4真空泵 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826
SZ-4壓縮機 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826
代號 R Z d1 d2 d3 d4 d5 d6 d7 d8 F E 地腳螺栓
SZ-4真空泵 2733 950 175 225 290 150 225 260 18 18 70 575 M24×630
SZ-4壓縮機 2733 950 175 225 290 150 225 260 18 18 70 575

　
　
　 　 　
　 　 　
　
　
